AFM主要指标及功能特色


1. AFM主要指标(Bruker ICON):


  • ScanAsyst与Peak Force模式,配备液下组件、定量纳米力学、电学、磁学、力学测试与纳米操作。

  • 扫描器:范围90×90×10 μm;垂直方向RMS < 0.3 Å,横向分辨率0.2 nm。

  • 控制系统:智能扫描 (ScanAsyst)、峰值力模式 (Peak Force)等。

  • 测试模式:接触模式、轻敲模式、抬起模式、扭矩共振模式、液体环境下接触与轻敲模式、相位成像、STM、表面电势、摩擦力、磁力、静电力、导电原子力 (C-AFM)、峰值力测试模式 (PF-Tapping、PF-QNM、PF-TUNA)、纳米刻蚀与操作等。

  • 大尺寸样品台:直径210 mm,可360度旋转,工作空间高度>15 mm,真空吸附。

  • 光学系统:500万像素彩色CCD,光学分辨率1 μm。



2. AFM功能特色:

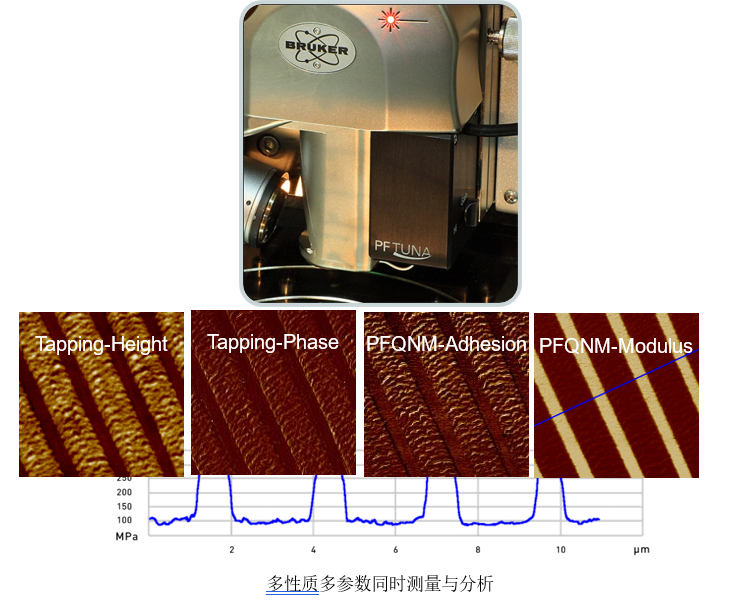

1)ScanAsyst & PF技术

ScanAsyst自动设定扫描参数,用户仅确定扫描速度及范围,简化操作,提高成像质量。

PF-QNM:高分辨成像同时定量获得纳米级的机械模量、粘附力、形变等物理性质。

PF-TUNA:基于峰值力轻敲力控制技术提升电学测试能力,电流噪音低至50 fA,实现柔软、易损样品的电学测试。

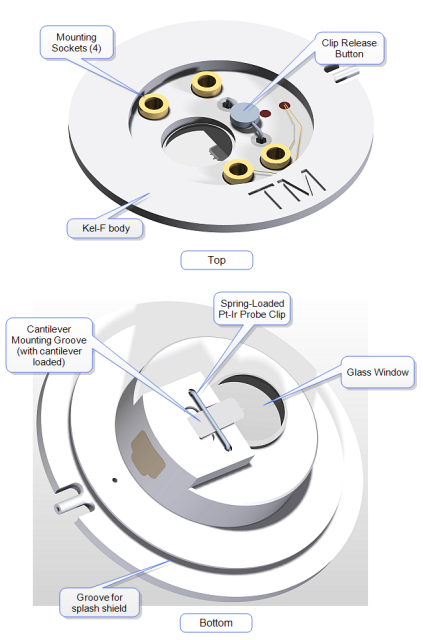

2)液池原位测试

  • 液池模块实现液体环境下对微生物细胞等的原位测试。

  • 液池模块独立压电片高效驱动液体轻敲模式。

  • ScanAsyst技术实现直接液体环境下高质量成像。

  • 实现液体环境下对基底电化学反应产物的测试。

  • 具有实现AFM分辨尺度SECM功能的升级改造潜力。
